Infrarot-Thermometer

Die Temperatur per Infrarot messen mit dem GY-906

Mit den meisten Sensoren kannst du die Temperatur der Umgebung messen – einen Schritt weiter gehst du mit dem GY-906: Dieser Sensor misst per Infrarot die Temperatur eines Objekts aus der Entfernung. Und die Umgebungstemperatur misst er nebenher gleich mit. 🙂

In diesem Tutorial lernst du, wie du den GY-906 anschließt und damit Temperaturen misst.

Bestseller Nr. 1

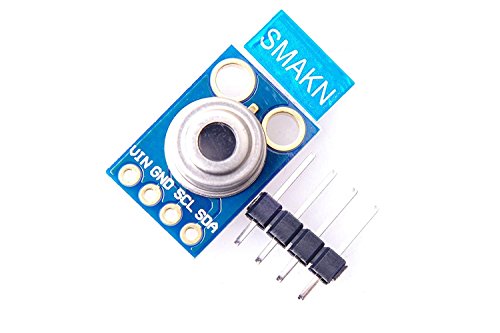

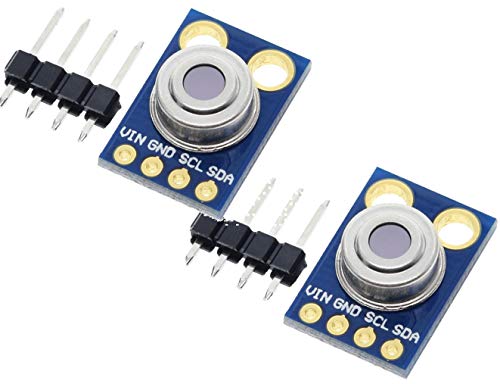

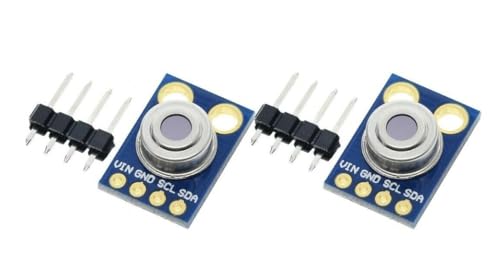

TECNOIOT 2pcs GY-906 MLX90614 Non-Contact Infrared Temperature Sensor Module MLX90614ESF
  • GY906 GY-906 MLX90614 Berührungsloses Infrarot-Temperatursensor-Modul MLX90614ESF IIC I2C
  • Das kompakte GY-906 MLX90614ESF ist ein berührungsloses Infrarot-Thermometer für Arduino oder jeden Mikrocontroller, der über seine I2C-Schnittstelle mit ihm kommunizieren kann. Dieser Sensor wird mit einer Breakout-Platine mit allen für den Betrieb benötigten Komponenten und zwei Arten von Stiften geliefert. Sie sind abgelötet.
  • Einfache Bedienung, kleine Größe, niedrige Kosten; montiert auf einer Breakout-Platine mit zwei Arten von Stiften; 10k Pull-Up-Widerstände für die I2C-Schnittstelle mit optionalen Lötbrücken; einfach zu integrieren. Messauflösung von 0,02 Grad.
  • Beschreibung Werkseitig kalibriert im breiten Temperaturbereich: -40 ... + 125 °C für Sensortemperatur und -70 ... + 380 °C für Objekttemperatur. Hohe Genauigkeit von 0,5 °C über breite Temperaturerange (0 ... + 50 °C für sowohl Ta als auch To) Hohe (medizinische) Genauigkeitskalibrierung.
  • Hochleistungs-SMBus-kompatible digitale Schnittstelle; anpassbarer PWM-Ausgang für kontinuierliches Ablesen; einfache Anpassung für 8. 16V Anwendungen Schlaf-Modus für reduzierten Stromverbrauch; verschiedene Verpackungsoptionen für Anwendungen und Messungen; Automobilqualität
Bestseller Nr. 2

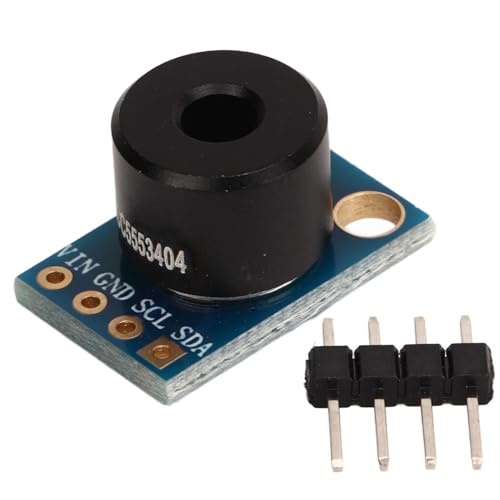

LKKQKQ GY-906 GY-906LLC-MLX90621ESF-BAB 4x16 Kontaktloser Temperatursensor-Modul Kompatibel MLX90614 (Color : GY 906LLC DAA)
  • Https://pan.baidu.com/s/1v4ix0pkg8vdoionicGhstw.
  • MLX90621 ist ein vollständig kalibriertes 16x4-Pixel-Infrarot-Array, das zwei Chips in einem Gehäuse enthält: MLX90670 (Infrarot-Array mit elektronischer Signaleinrichtung) und 24AA02 (256x8EEPROM) -Gips.
  • Der MLX90621 enthält 64 Infrarotpixel, einen speziellen, geräuscharmen Häckslerstabiler Verstärker und ein schnell integrierter ADC.Ein PTAT (proportional zu absoluter Temperatur) ist integriert, um die Umgebungstemperatur des Chips zu messen.Die Ausgabe von Infrarot- und PTAT-Sensoren wird im internen RAM gespeichert und auf über 120 aufgerufen.
  • La nostra qualità è garantita.Se c'è un problema, possiamo fornire servizi di ritorno e di scambio.
Bestseller Nr. 3

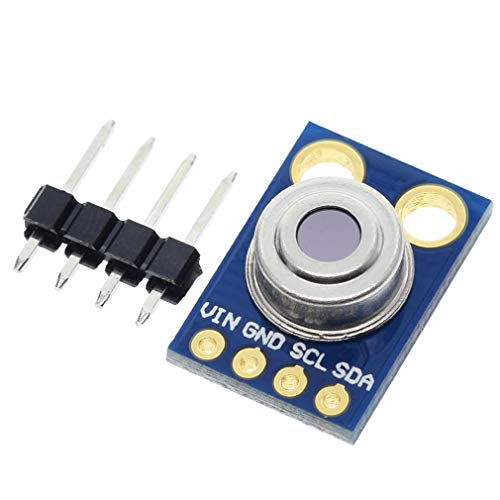

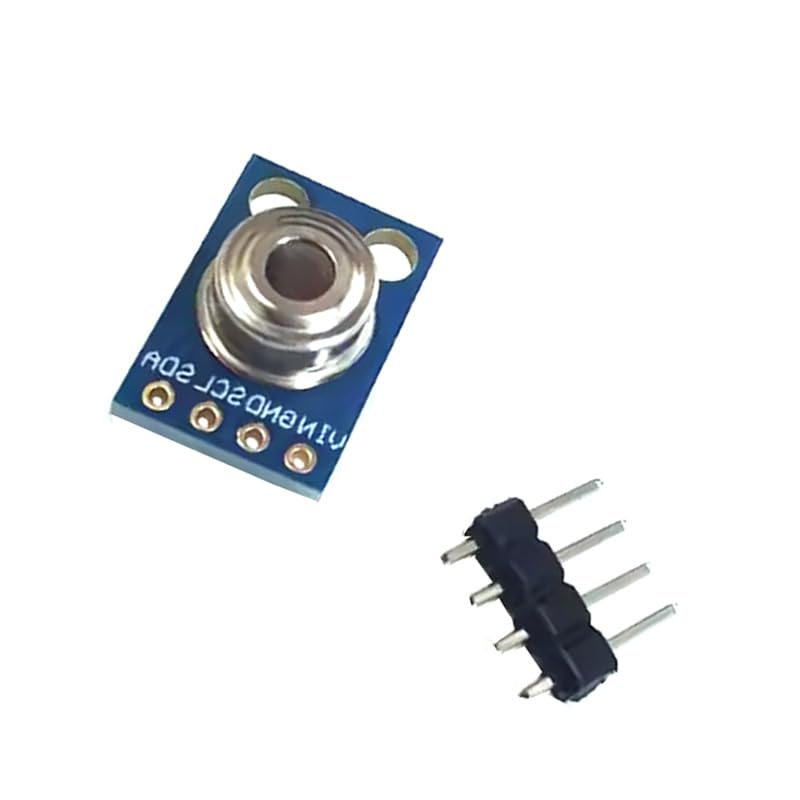

NINGWANG GY-906 MLX90614ESF BAA MLX90614 Kontaktloses Temperatur Sensor Modul, GY-906-BAA Temperatur Sensor
  • Stromversorgung: 3-5V (interner Low-Dropout-Regler)
  • Kleine Größe, niedrige Kosten; Montiert auf einer Breakout-Platine mit zwei Arten von Pins; Einfach zu integrieren
  • Verwendung eines Chips: MLX90614
  • Kommunikation: Standard IIC-Kommunikationsprotokoll
  • Werkskalibriert in einem breiten Temperaturbereich: -40+ 125℃ für die Sensortemperatur und -70+ 380℃ für die Objekttemperatur. Hohe Genauigkeit von 0,5℃ über einen weiten Temperaturbereich (0+ 50℃ für Ta und To) Hochgenaue Kalibrierung; Messauflösung von 0,02℃

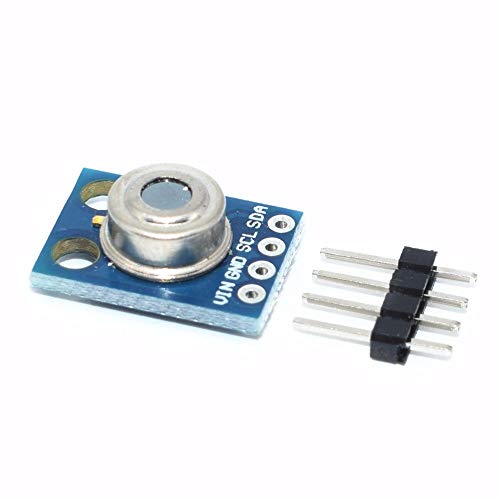

So schließt du den Sensor an

Diesen Sensor schließt du im Handumdrehen per I²C an. Das heißt, du benötigst neben Plus und Minus nur zwei weitere Anschlüsse für SDA (Data) and SCL (Clock). Die entsprechenden Pins an deinem Arduino sind A4 für SDA und A5 für SCL. Wenn du mehr über I²C erfahren möchtest, hilft dir Wikipedia weiter.

Verbinde also die Pins VIN und GND am Sensor mit dem 5V und GND am Arduino. Anschließend verbindest du SDA mit A4 und SCL mit dem Pin A5. Das war es auch schon.

Der Code für den GY-906

Für deine ersten Experimente reicht es, wenn du die Temperatur im Seriellen Monitor ausgibst. Wenn dir das zu wenig ist, erfährst du hier, wie du ein TFT-Display am Arduino anschließt.

Bevor du jedoch loslegen kannst, benötigst du noch eine Bibliothek für den GY-906. Wähle hierfür im Menü Werkzeuge ->Bibliotheken verwalten.

Suche dort anschließend nach Adafruit_MLX90614 und installiere die Bibliothek in der aktuellsten Version:

Bibliothek Adafruit_MLX90614

Jetzt kann es losgehen: Binde zunächst zwei Bibliotheken in deinen Sketch ein. Die, die du gerade geladen hast, um die Daten des Sensors zu lesen und eine weitere (Wire.h) für die Kommunikation per I²C.

#include <Adafruit_MLX90614.h>
#include <Wire.h>

Anschließend erstellst du eine Instanz der Bibliothek mit dem Namen mlx:

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

In der Funktion void setup() startest du nur den Seriellen Monitor und die gerade erstellt Instanz der Bibliothek. Mehr brauchst du nicht.

void setup() {
  Serial.begin(9600);
  mlx.begin();
}

Nun zum Kern deines Sketches, zur Funktion void loop(). Hier lässt du deinen GY-906 alle 500 Millisekunden eine Messung der Umgebungstemperatur und der Temperatur eines beliebigen Objekts vor dem Sensor ausführen. Die Ergebnisse gibst du dann im Seriellen Monitor aus:

void loop() {
  Serial.print("Umgebung = "); Serial.print(mlx.readAmbientTempC());
  Serial.print("*C\tObjekt = "); Serial.print(mlx.readObjectTempC()); Serial.println("*C");

  Serial.println();
  delay(500);
}

Praktischerweise besitzt die Bibliothek Adafruit_MLX90614 hierfür die zwei Funktionen readAmbientTempC() und readObjectTempC(), die du aufrufen und ohne Umwege direkt im Seriellen Monitor ausgeben kannst. Erstere gibt die Umgebungstemperatur aus, letztere die des Objekts direkt vor dem Sensor.

Im Gegensatz zum beliebten Temperatursensor TMP36 musst du hier also keine Umrechnungen von Spannung in Grad Celsius machen.

Hier der gesamte Skecht zum Rauskopieren:

#include <Adafruit_MLX90614.h>
#include <Wire.h>

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);
  mlx.begin();
}

void loop() {
  Serial.print("Umgebung = "); Serial.print(mlx.readAmbientTempC());
  Serial.print("*C\tObjekt = "); Serial.print(mlx.readObjectTempC()); Serial.println("*C");

  Serial.println();
  delay(500);
}

Wie geht es weiter?

Vom Seriellen Monitor bis zum Display ist es natürlich kein weiter Weg – du kannst dir damit und mit einer Batterie leicht ein mobiles Infrarot-Thermometer bauen.

Wenn du es lieber old school hast, ist vielleicht dieses Analog-Thermometer das richtige für dich. In diesem Projekt wird zwar ein TMP36 zum Messen verwendet, aber du kannst ihn nach diesem Tutorial ganz leicht durch den GY-906 ersetzen.
